News Center
新聞中心
滑石粉等原料組分對聚丙烯收縮率的影響
2022-05-13
瀏覽次數：1564次
返回列表聚丙烯（PP）、高密度聚乙烯（HDPE）和三元乙丙橡膠（EPDM）等是汽車內外飾件復合材料的基體組分，以聚丙烯為主材，高密度聚乙烯和三元乙丙橡膠為添加劑，三者的質量比不同，材料的收縮率也有較大的差別，如表1所示。

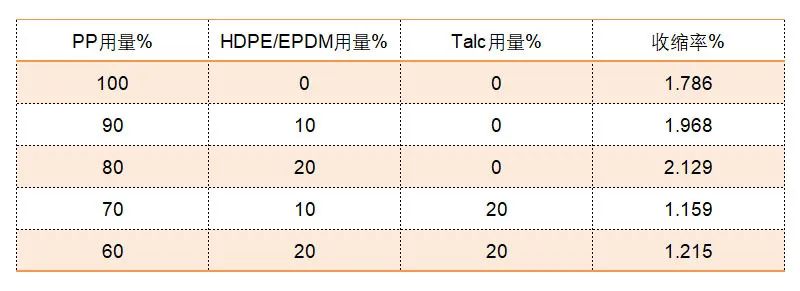

表1 HDPE、EPDM、Talc對PP收縮率的影響
注：HDPE與EPDM的質量比為1:1，Talc為1250目。
從表1可以看出，純PP的收縮率為1.786%，而添加了HDPE、EPDM等材料的收縮率分別為1.968%、2.129%，即HDPE、EPDM用量越多，材料的收縮率越大。但是，一旦材料中加入了Talc（滑石粉），材料的收縮率會大大降低，其值大致為純PP的三分之二。因此，HDPE和EPDM可提高材料的收縮率，其用量越大，材料的收縮率越高；而Talc（滑石粉）則相反，Talc（滑石粉）能大幅降低材料的收縮率。當然，加入Talc時，材料收縮率的大小仍然受到HDPE和EPDM用量的影響，HDPE和EPDM用量越大，材料的收縮率越高，但提高的趨勢變緩。
閩公網安備35059102000062號
